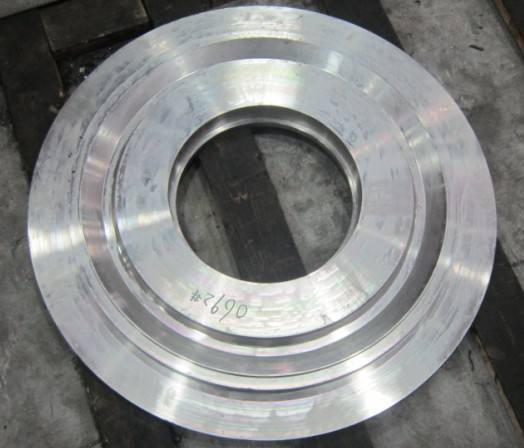

利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法。锻压(锻造与冲压)的两大组成部分之一。通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。

锻造按成形方法可分为：

①自由锻。利用冲击力或压力使金属在上下两个抵铁（砧块）间产生变形以获得所需锻件，主要有手工锻造和机械锻造两种。

②模锻。模锻又分为开式模锻和闭式模锻．金属坯料在具有一定形状的锻模膛内受压变形而获得锻件，又可分为冷镦、辊锻、径向锻造和挤压等等。

按变形温度锻造又可分为热锻（锻造温度高于坯料金属的再结晶温度）、温锻（锻造温度低于金属的再结晶温度）和冷锻（常温）。钢的再结晶温度约为460℃，但普遍采用800℃作为划分线，高于800℃的是热锻；在300～800℃之间称为温锻或半热锻。

锻造用料主要是各种成分的碳素钢和合金钢，其次是铝、镁、铜、钛等及其合金。材料的原始状态有棒料、铸锭、金属粉末和液态金属。 金属在变形前的横断面积与变形后的横断面积之比称为锻造比。正确地选择锻造比、合理的加热温度及保温时间、合理的始锻温度和终锻温度、合理的变形量及变形速度对提高产品质量、降低成本有很大关系。

一般的中小型锻件都用圆形或方形棒料作为坯料。棒料的晶粒组织和机械性能均匀、良好，形状和尺寸准确，表面质量好，便于组织批量生产。只要合理控制加热温度和变形条件，不需要大的锻造变形就能锻出性能优良的锻件。

铸锭仅用于大型锻件。铸锭是铸态组织，有较大的柱状晶和疏松的中心。因此必须通过大的塑性变形，将柱状晶破碎为细晶粒，将疏松压实，才能获得优良的金属组织和机械性能。

经压制和烧结成的粉末冶金预制坯，在热态下经无飞边模锻可制成粉末锻件。锻件粉末接近于一般模锻件的密度，具有良好的机械性能，并且精度高，可减少后续的切削加工。粉末锻件内部组织均匀，没有偏析，可用于制造小型齿轮等工件。但粉末的价格远高于一般棒材的价格，在生产中的应用受到一定限制。 、

对浇注在模膛的液态金属施加静压力，使其在压力作用下凝固、结晶、流动、塑性变形和成形，就可获得所需形状和性能的模锻件。液态金属模锻是介于压铸和模锻间的成形方法，特别适用于一般模锻难于成形的复杂薄壁件。

不同的锻造方法有不同的流程，其中以热模锻的工艺流程最长，一般顺序为：锻坯下料；锻坯加热；辊锻备坯；模锻成形；切边；中间检验，检验锻件的尺寸和表面缺陷；锻件热处理，用以消除锻造应力，改善金属切削性能；清理，主要是去除表面氧化皮；矫正；检查，一般锻件要经过外观和硬度检查，重要锻件还要经过化学成分分析、机械性能、残余应力等检验和无损探伤。
